双锁存LED显示驱动IC——再不更换你就out了！

阅读量：5411 颁布功夫：2016/05/26

       画面成效有多沉要这事儿 ，今天幼编就来深扒一下 ，一款高颜值的LED显示屏是若何炼成的！


高颜值LED显示屏最不成或缺的是什么？

       衡量LED显示屏机能曲直的指标有刷新率、灰度等级、高亮度等 ，而这些都是由驱动IC直接决定的。驱动IC通过接管信息源 ，输出与亮度、灰度、刷新等有关的驱动电流来点亮LED屏幕 ，能够说驱动IC是LED显示屏的魂灵。

       通常恒流驱动IC已经越来越难满足颜控的需要了 ，各类鬼影、毛毛虫景象 ，刷新不及产生的频闪线、晃悠 ，以及低对比度导致画面色彩失真和亮度明暗不均等显示缺点 ，都使LED显示成效大打折扣。

       也正是如此 ，能提供高刷新率、有消隐职能和低功耗的恒流源专用驱动芯片越来越受到青睐。相对于通常恒流驱动芯片 ，高机能产品可保障LED的不变驱动 ，解除闪动景象 ，更是出格合用于要求高刷新、高画质的场所（如户表和室内全彩屏）。


祭出一款大杀器！

       是时辰祭出一款经典的双锁存LED显示驱动IC大杀器了！EVO厅官网的ICN2038是一款专为中高端LED显示屏设计的双锁存LED显示驱动IC ，尤其是对刷新率、亮度和精度一致性要求较高的LED显示利用。得益于超高的性价迸着势 ，ICN2038被以为是将来包办通常恒流的最佳规划。

       ICN2038为何能秒杀通常恒流驱动IC？据相识 ，它是一款16路双锁存恒流输出LED显示驱动芯片 ，拥有16路恒定的电流输出驱动能力 ，具备更幼的芯片封装尺寸 ，便于LED驱动板布线 ，出格是对于点间距较幼的LED驱动板更有利。由于选取了“Noise Free”技术 ，ICN2038拥有极佳的抗滋扰能力和低灰度成效 ，恒流及低灰度成效不受PCB板影响 ，并可选用分歧的表接电阻对输出级电流进行肆意调节 ，精确节造LED的发光亮度。该芯片的供电电压为：VDD=3.3V～6V ，工作温度领域是：Topr=-40℃～+85℃ ，拥有消隐职能 ，可改善因灯珠败坏产生的毛毛虫景象。

       相比通常的恒流源芯片 ，ICN2038刷新率能够提高50%以上。ICN2038内部选取了电流精确节造技术 ，可使片间误差低于±2.5% ，通路间误差低于±1.3% ，拥有不受负载端电压影响的电流输出个性 ，输出电流将不随LED顺向电压VF的变动而变动。


看ICN2038若何完爆同款？

       通常恒流驱动IC已经out ，双锁存驱动IC来得正是时辰。那么 ，为何独独要选这一款呢？原来 ，与其他双锁存LED显示驱动IC相比 ，ICN2038在以下方面阐发优异：

       ?  管脚兼容 ，软件法式适配也一样的前提下 ，带载点数逾越20%以上；

       ?  低灰第一扫偏暗和低灰偏色以及高对比耦合问题上 ，显示成效更优；

       ?  通路关关时电压安稳 ，更幼的电源纹波和LED灯反压 ，不会由于PCB板是设计问题引起闪动等景象；

       ?  在低灰比力幼的OE脉宽时 ，现实打开功夫更正确。

       ?  都拥有解除下鬼影能力 ，但ICN2038在叠加画面时成效更好。

       为了让各人更心悦诚服 ，附上幼编苦苦奋斗在尝试室里亲测的对比了局：


首先是消鬼影对比

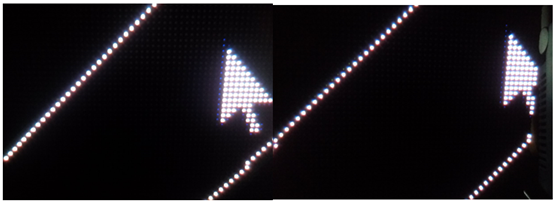

       下图为ICN2038与某友商产品在消鬼影方面的对比Ｄ芄环⑾郑旱ザ佬毕卟馐允 ，两款产品都能够解除高低鬼影。但是 ，在斜线上叠加鼠标后 ，竞争产品在统一行出现鬼影 ，而ICN2038没有。


b1k6ydna-710

ICN2038                                             友商产品

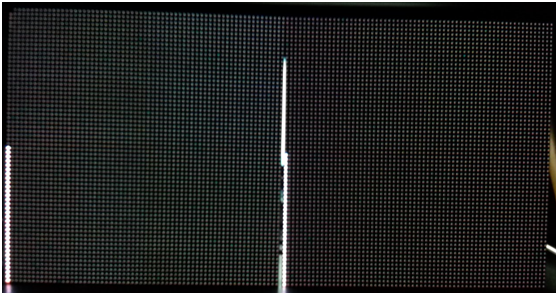

还有低灰白平衡对比

       低灰白色对比（8级）

b1k6ydna-711


           ICN2038                                            友商产品

       以上对比中 ，友商产品有显著的偏红问题。

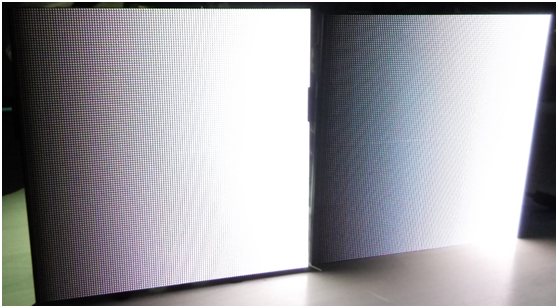

再来看客户箱体对比-第一扫偏暗

b1k6ydna-712

ICN2038                                 友商产品

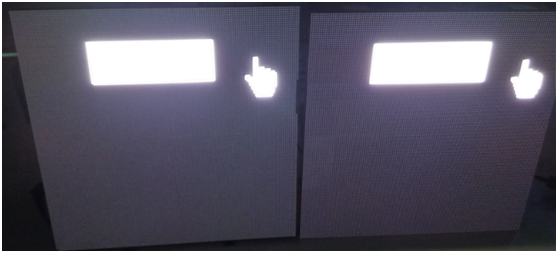

客户箱体对比-高对比耦合

b1k6ydna-713

ICN2038                                        友商产品


       以上两个对比中 ，友商产品都显示出显著的低灰偏红、第一扫偏暗、高对比耦合问题。

再看工作波形对比：

?  工作波形对比（输出通路）

b1k6ydna-714

      ICN2038

b1k6ydna-714

        友商产品


       友商产品在通路关关时过冲显著高于ICN2038 ，会造成更大的电源纹波以及更大的LED反压。这会导致锁存数据错 ，从而出现闪动景象。

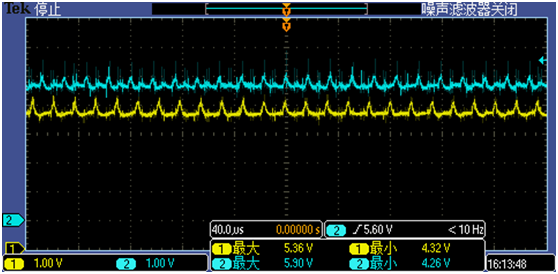

       ?  工作波形对比（电源纹波）


b1k6ydna-715


       黄色波形为ICN2038 ，蓝色波形为友商产品。友商产品开关噪声 ，容易导致更大的电源纹波。

       ?  工作波形对比（有效打开宽度）

       通过给一样脉宽的56nsOE信号 ，对比打开波形：

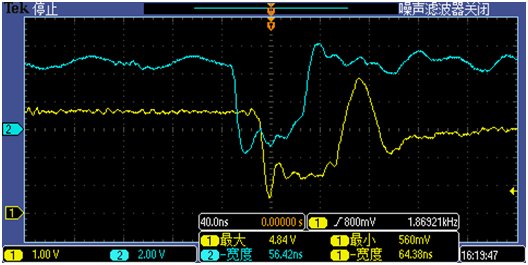

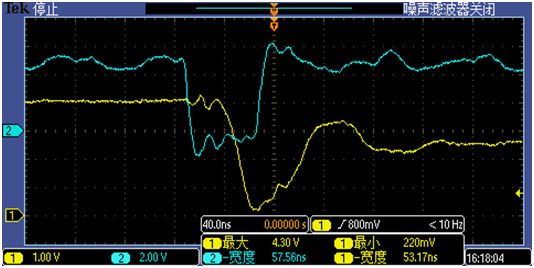

       ICN2038测得打开宽度53ns ，友商产品打开宽度64ns。友商产品通路关关过冲更高。

b1k6ydna-716

ICN2038波形

b1k6ydna-717

友商产品波形


让双锁存来得更剧烈些吧！

       通过幼编有理有据的介绍和语重心长的注明 ，一款好的双锁存LED显示驱动IC必须具备的个性你是否get到了？再不更换你就out了 ，从此刻起头 ，就让这款经典的双锁存LED驱动IC来扭转你的生涯吧！
