ICND2045助您轻松节能

阅读量：3248 颁布功夫：2017/12/14

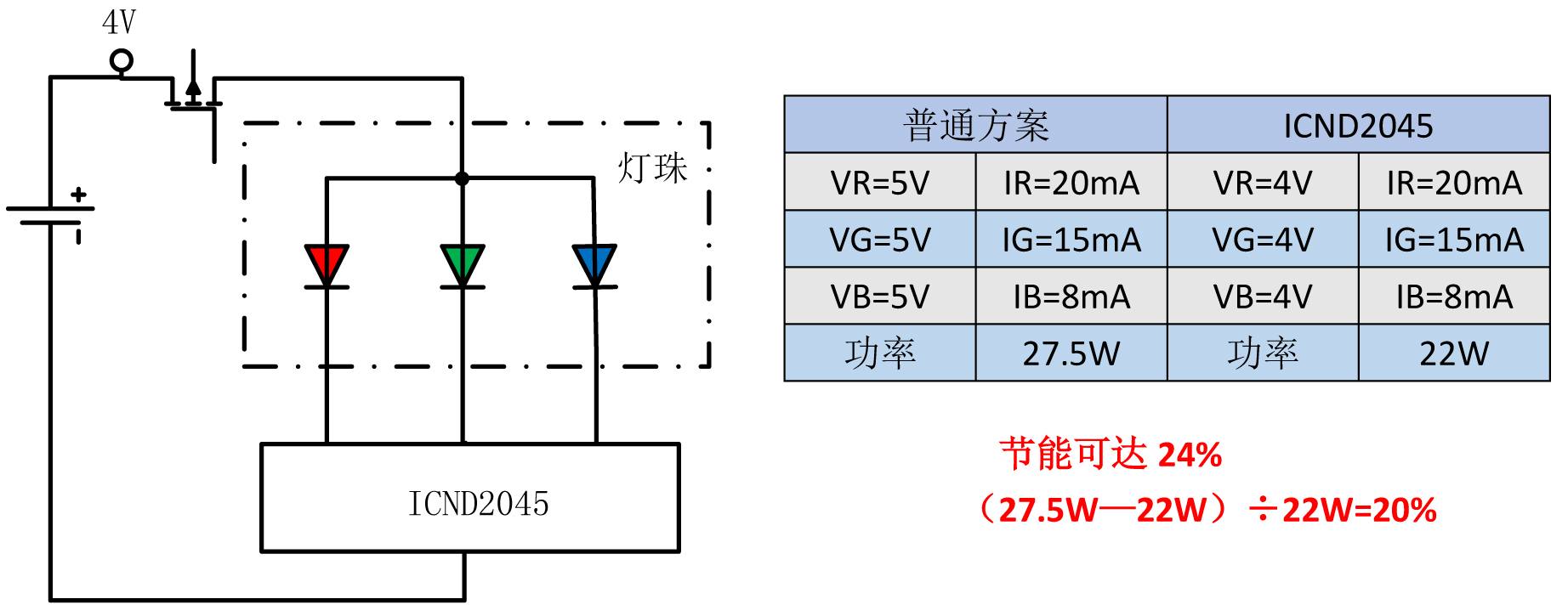

随着LED传媒告白屏贸易化的发展，LED传媒告白显示屏凭借卓越的显示机能优势已得到市场的认可。但随着其高速的发展同样面对诸多问题，其中过高的能耗及温度过高导致靠得住性降低问题一向给终端客户带来困扰。ICND2045选取低转折电压设计，通过降低屏体供电压，相较传统驱动规划可节能达20%以上。

rsqjgmwk-571

下面通过单一的测试对比来评估ICND2045节能利用的可行性分析：

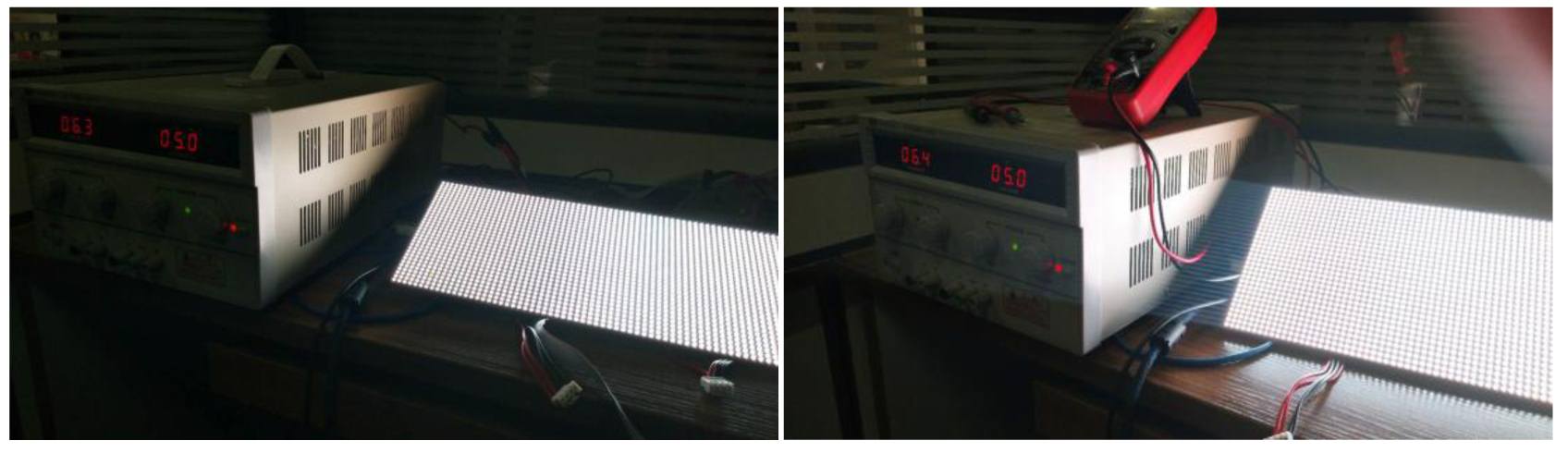

测试前提

1.可调节直流稳压电源

2.万用表

3.两张除恒流芯片表齐全一样的模组

P5 320*160模组（通例模组）

P5 320*160模组（恒流芯片ICND2045)

4.亮度计

rsqjgmwk-572

测试步骤

1.评估模组总电流在分歧电压下的变动；

2.评估ICND2045模组总电流在分歧电压下的变动；

3.评估ICND2045模组总亮度在分歧电压下的变动；

4.评估各色彩通路电流在分歧电压下的变动。

测试数据

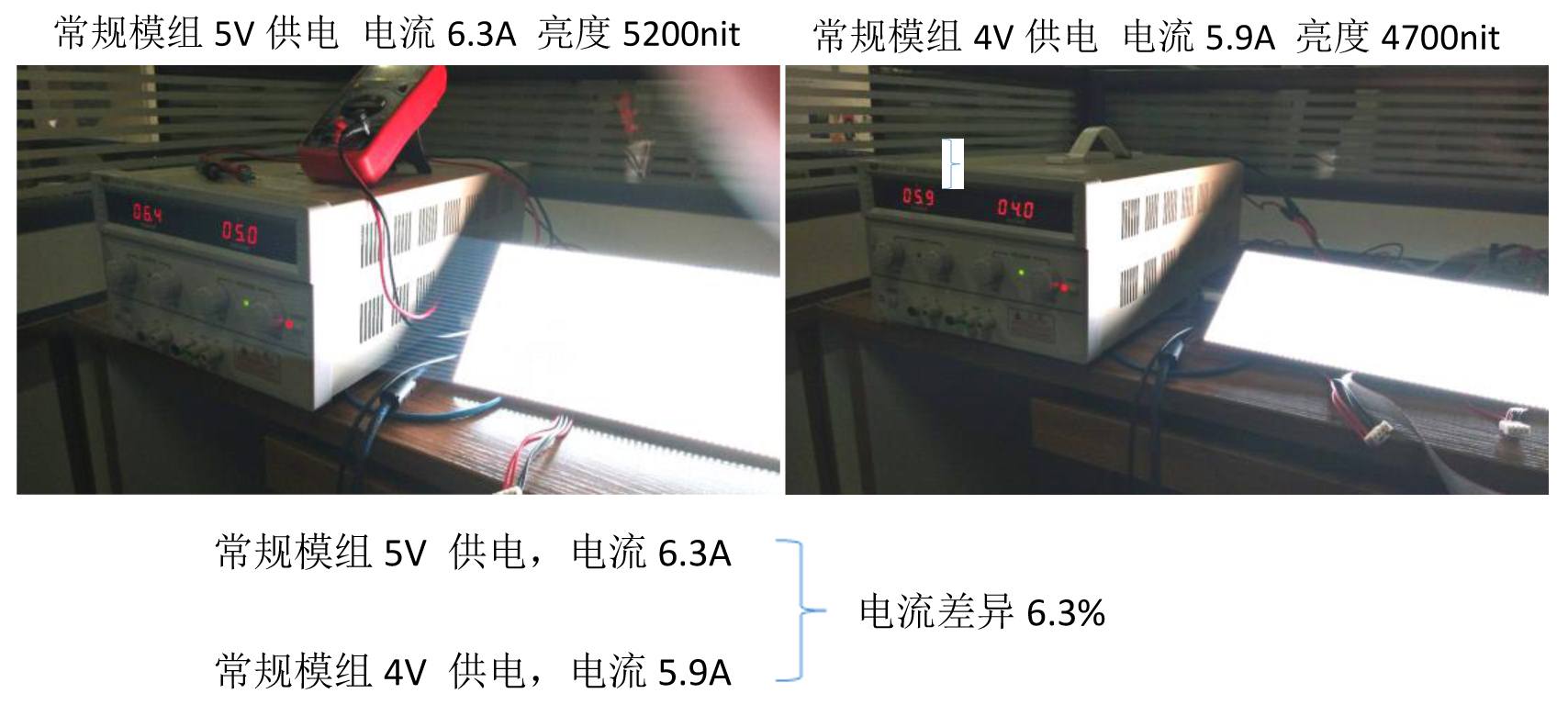

1、评估通例模组在分歧电压下的变动

rsqjgmwk-573

幼结：通例模组在电压降低的同时，模组电流显著降低，色彩变红，注明通例恒流驱动IC在4V供电时无法维持恒流输出。

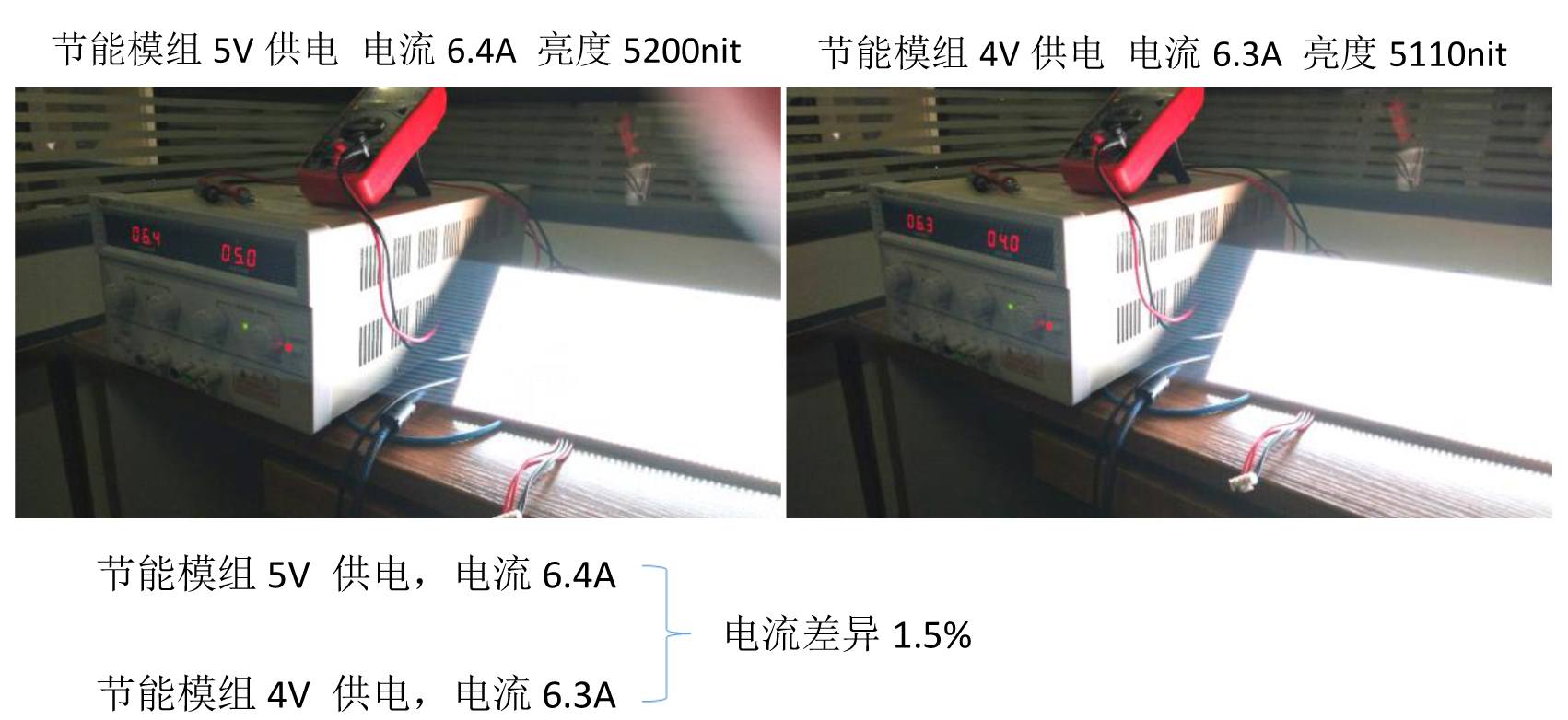

2、评估ICND2045模组在分歧电压下的变动

rsqjgmwk-574

幼结：节能模组在电压降低的同时，模组电流根基无变动，色彩无变动，亮度根基无变动，注明ICND2045 在4V供电时依然能够维持恒流输出。

rsqjgmwk-575

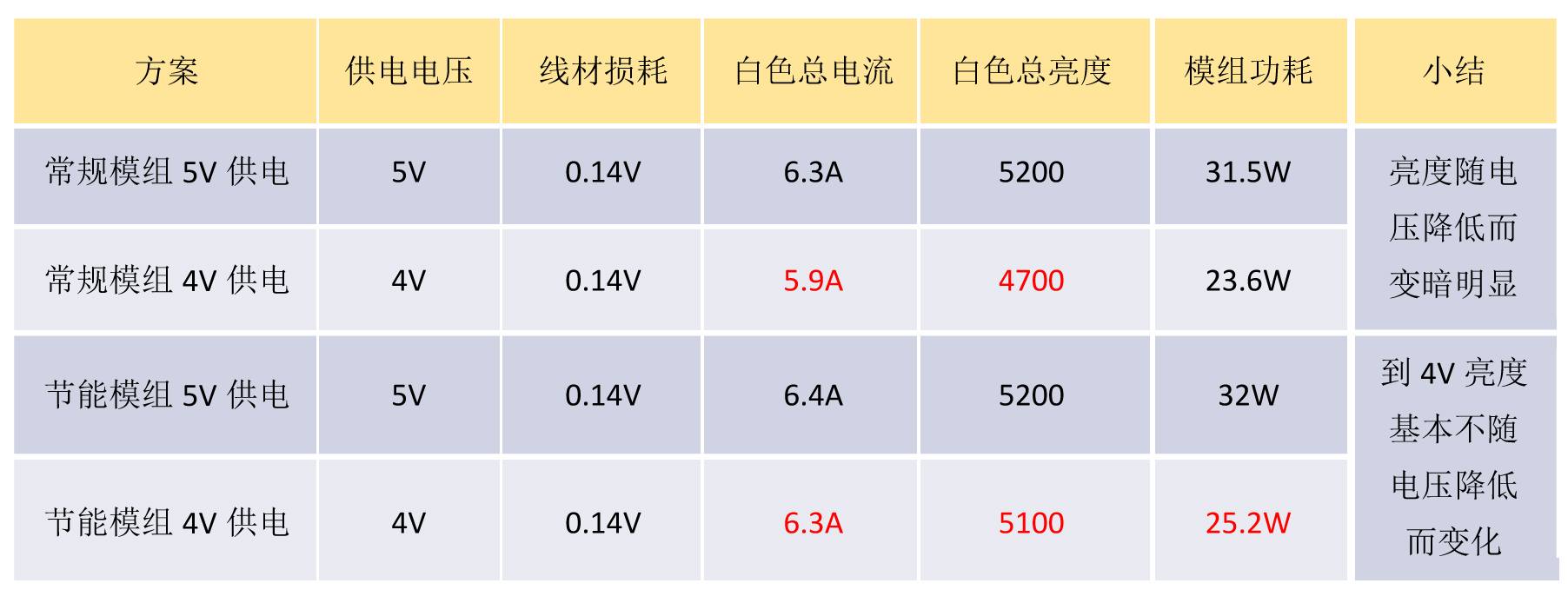

ICND2045节能比例：（32W-25.2W）÷32W=21.25%

经测试P5和P8的模组均可使用4V电压供电保障模组电流、亮度、色彩无变动，实测节能比例可达21%。

将节能利用于传媒告白屏将援手LED显示屏降低功耗、降低运营成本、降低显示屏温升、延缓LED灯珠衰减速度、提高系统靠得住性耽搁显示屏寿命。以户表300平方P10的告白屏为例，一平方均匀功耗300W电量为90kW，依照一度电1元推算，一个幼时必要90元电费。依照一天均匀点亮10幼时推算，一天必要900元的电费，按20%节能比例一年可省电费66226元，五年可省331128元！

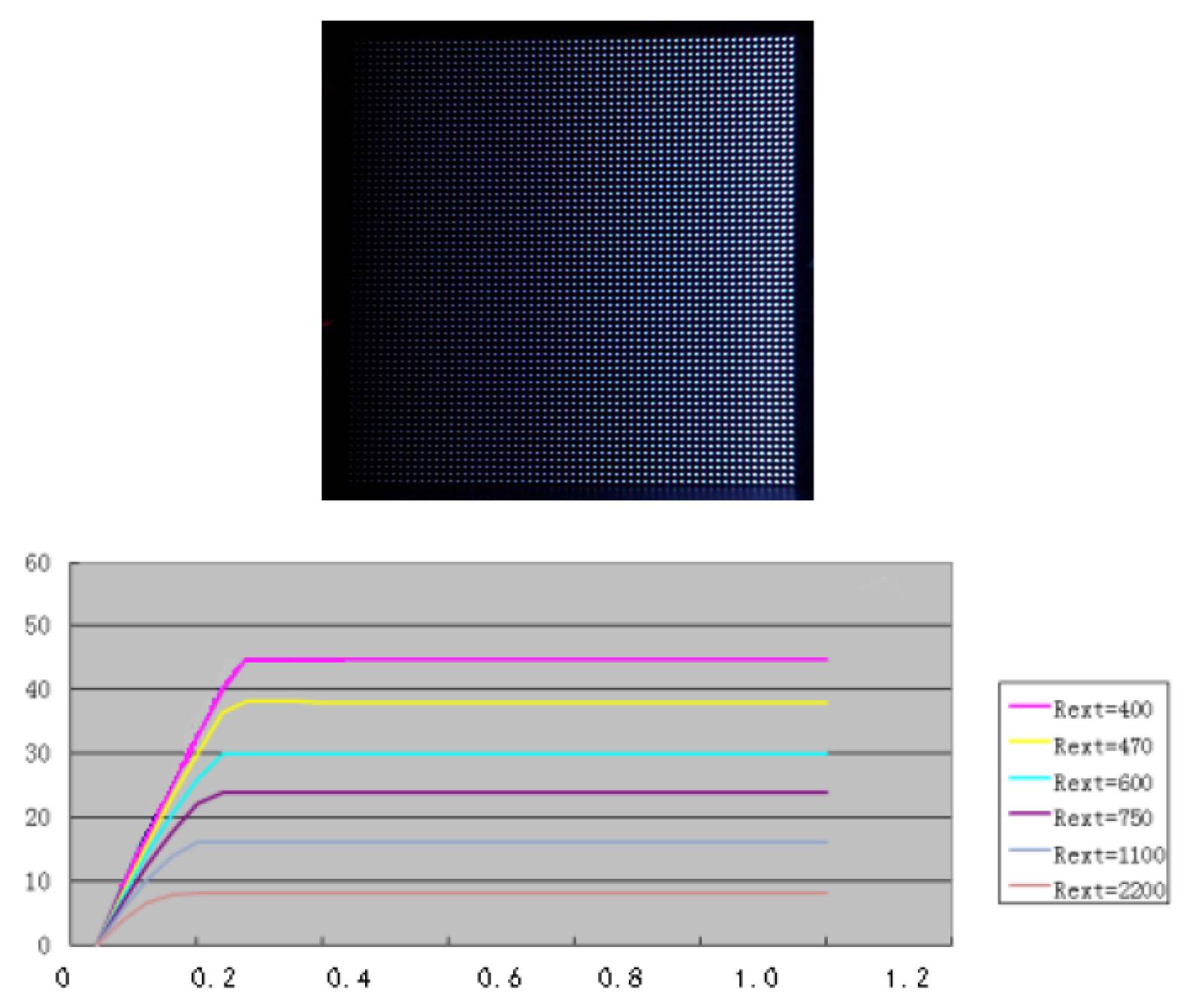

ICND2045个性

ICND2045秉承ICN2038S卓越的显示机能特点，内嵌两组寄放器配置，与传统恒流芯片相比力拥有如下特点：

· 低转折电压IOUT=20mA@VDS=0.2V

· 4位电流增益调节：25%~100%

·电流精度片内片间误差最大值不超过±2.0%

· 集成双缓存，刷新率比通用芯片提高50%以上

· 通路内集成双向钳位；さ缏，可能有效削减灯珠败坏

· 有效解决低灰色块，偏色，麻点，第一行偏暗问题

rsqjgmwk-576

综上我们可知ICND2045在解除下鬼影职能基础上有效改善低灰偏色，麻点以及处置第一行偏暗问题。同时一致性得到进一步提升，片内片间误差最大值不超过±2.0%，可宽泛利用于P2.5以上户内表显示屏。
